1. Alt Karşıt Uç Bağlantı

Bütün modellere uygulanabilir. Radyatörle birlikte ücretsiz verilen “Yön Tıkacı” sıcak su girişinin olduğu yönden 10. dilime kadar olan radyatörlerde 3-4 dilimler arasına,10 dilimden büyük radyatörlerde 4-5 dilimler arasına konulur. Hava alma purjörü yön tıkacının çaprazına takılmalıdır.

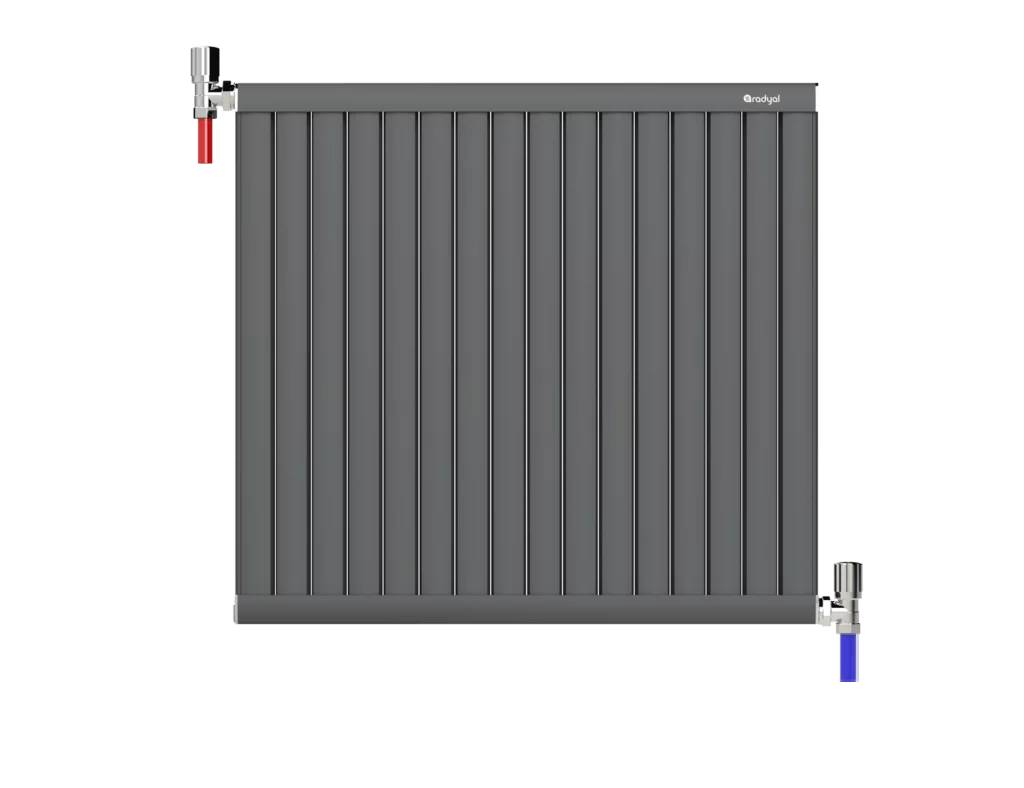

2. Çapraz Bağlantı

Bütün modellere uygulanabilir. Sıcak su girişi ve hava alma purjörü mutlaka üst tarafta olması gereklidir.

radyal alüminyum radyatör ve havlupan alt üst radyatör bağlantı şekli
Assem-yali-antrasit-baglanti-sekilleri-2-1024x788

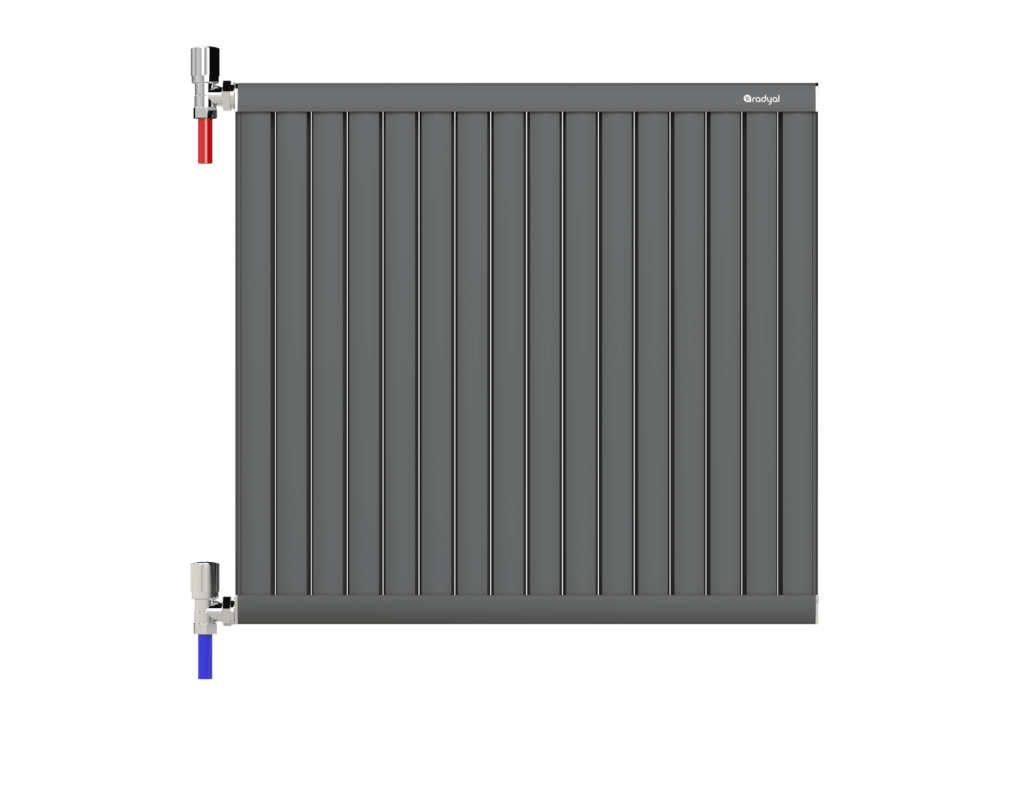

3. Paralel Bağlantı

Bütün modellere uygulanabilir. Sıcak su girişi ve hava alma purjörü mutlaka üst tarafta olması gereklidir.

4. Alttan Giriş Çıkışlı (HB) Bağlantı

Bütün modellere uygulanabilir. Yön tıkacı fabrika imalat esnasında takılır. Sıcak su girişi dış taraftan, soğuk su çıkışı da iç taraftan yapılmalıdır.

Ters taraftan sıcak su girişi yapılırsa sadece 4. dilim ısınır. Uygulama radyatörün sağ veya sol tarafına yapılabilir.

Assem-yali-antrasit-baglanti-sekilleri-3-1024x788
Assem-yali-antrasit-baglanti-sekilleri-4-1024x788

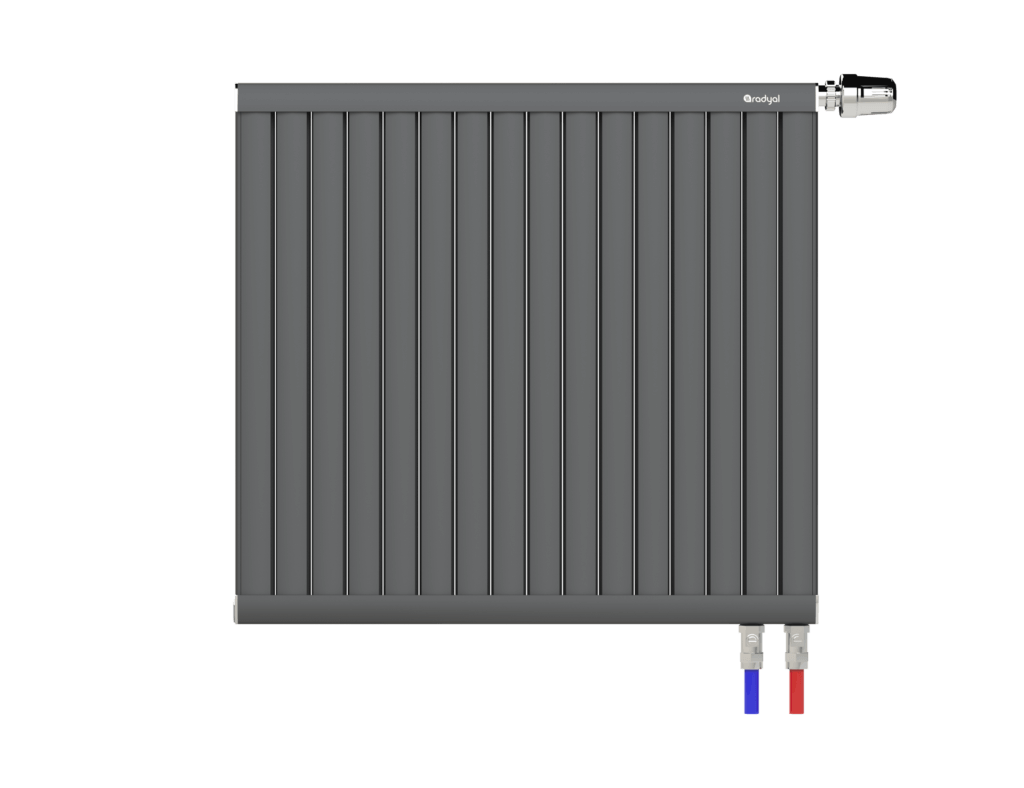

5. Kompakt Entegre Termostatik Vanalı Bağlantı

Bütün modellere uygulanabilir. Yön tıkacı fabrika imalat esnasında takılır. Sıcak su girişi dış taraftan, soğuk su çıkışı da iç taraftan yapılmalıdır. Termostat ve özel çekirdeği, sıcak su girişi yönü ile aynı olmalıdır.

Uygulama radyatörün sağ veya sol tarafına yapılabilir.

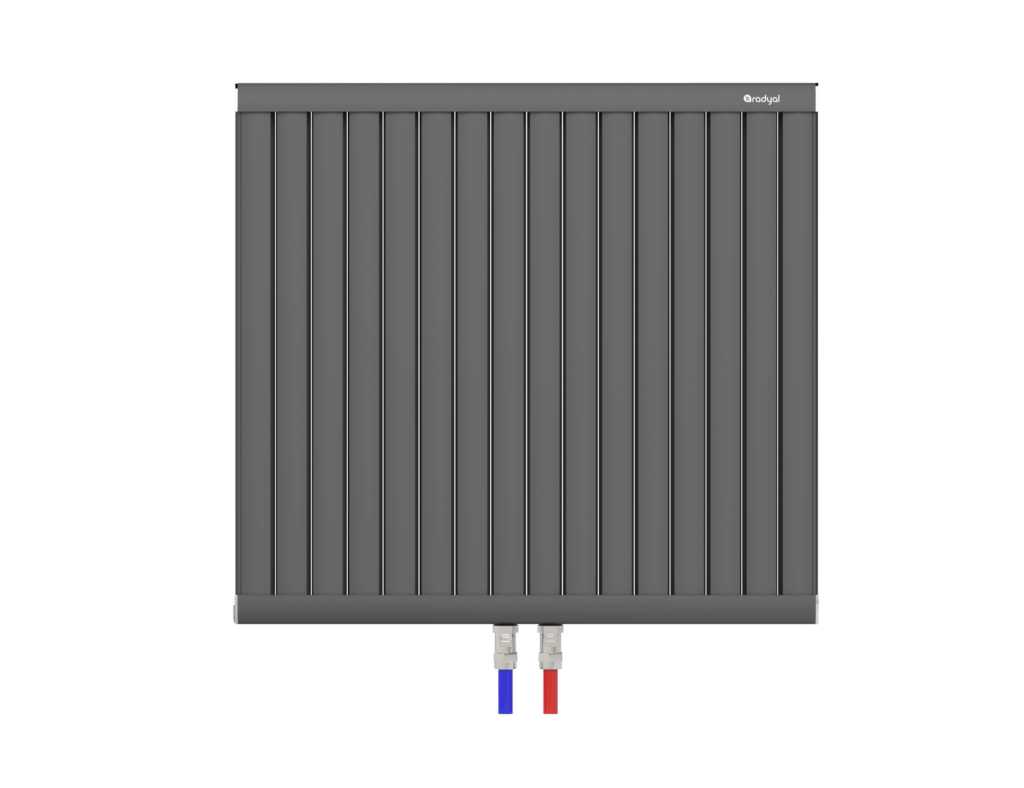

6. Orta Bağlantı

Bütün modellere uygulanabilir.

Assem-yali-antrasit-baglanti-sekilleri-5-1024x788
